Kategorie

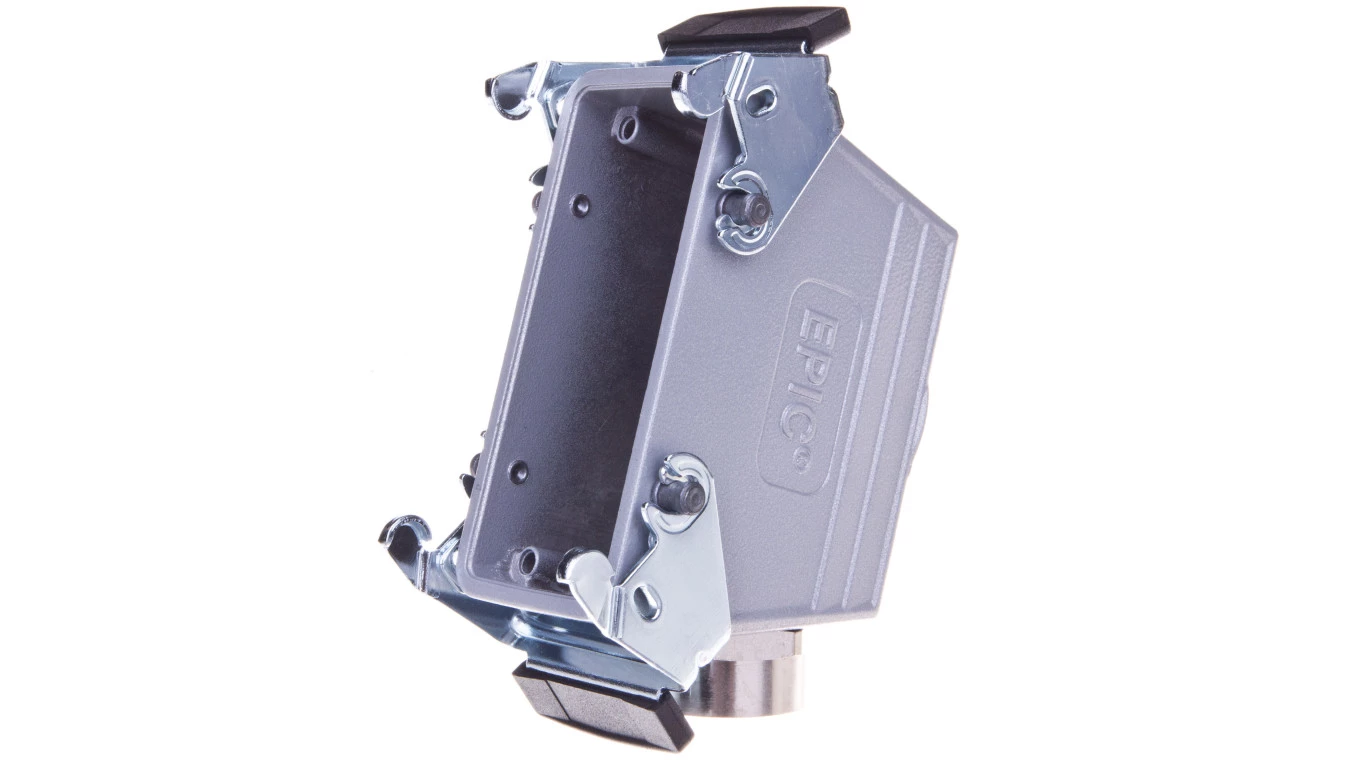

Obudowa wtyczki kątowa PG21 IP65 EPIC H-B 16 TSB 21 10083000
Dane techniczne
Zakres temperatur pracy [°C] od
-40
Zakres temperatur pracy [°C] do
100
Wysokość [mm]
61
Szerokość [mm]
43
Długość [mm]
93,3
Materiał obudowy
Aluminium
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Prąd znamionowy In [A]
16
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Temperatura otoczenia [°C] od
-40
Temperatura otoczenia [°C] do
100
Znamionowe napięcie udarowe [kV]
6
Kąt wtyk/złącze
180° (poziomo)
Z blokadą
Nie
Stopień ochrony (IP), zamontowany
IP65
Rodzaj ryglowania
Inne
Liczba styków
16
Liczba torów stykowych
2
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Materiał pokrycia styków
Srebro
Stopień zanieczyszczenia (wartość)
3
Napięcie znamionowe [V]
500
