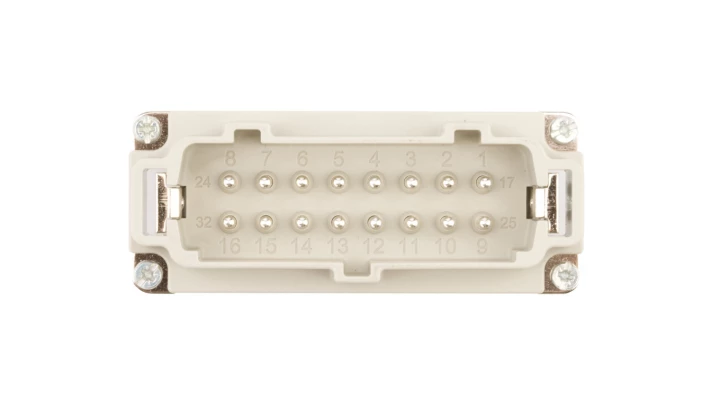

Wkład złącza 16P+PE męski 16A 500V EPIC H-BE 16 SS DR 10194000
Dane techniczne
Zakres temperatur pracy [°C] od
-40
Zakres temperatur pracy [°C] do
100
Wysokość [mm]
31,2
Szerokość [mm]
34
Długość [mm]
84,5
Materiał obudowy
Tworzywo sztuczne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Prąd znamionowy In [A]
16
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Temperatura otoczenia [°C] od
-40
Temperatura otoczenia [°C] do
100
Rodzaj styku
Pin/sztyft
Znamionowe napięcie udarowe [kV]
6
Kąt wtyk/złącze
180° (poziomo)
Z blokadą
Tak
Stopień ochrony (IP), zamontowany
IP65
Rodzaj ryglowania
Inne
Liczba styków
16
Liczba torów stykowych
2
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Materiał pokrycia styków
Srebro
Stopień zanieczyszczenia (wartość)
3
Napięcie znamionowe [V]
500
