Kategorie

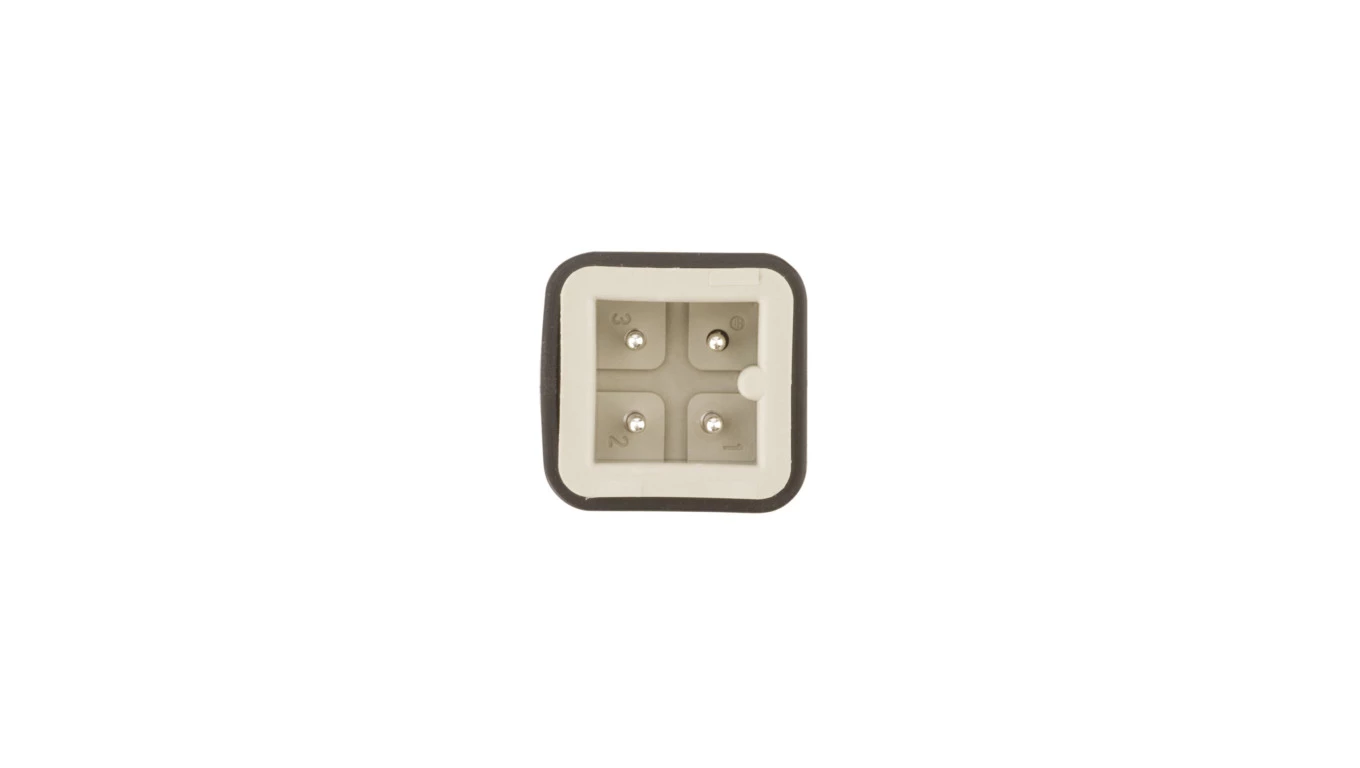

Wkład złącza 3P+PE męski 23A 400V EPIC H-A 3 SS 10420000
Dane techniczne
Zakres temperatur pracy [°C] od
-40
Zakres temperatur pracy [°C] do
100
Wysokość [mm]
23,3
Szerokość [mm]
23,3
Długość [mm]
39,5
Materiał obudowy
Tworzywo sztuczne
Rodzaj połączenia elektrycznego
Połączenie śrubowe
Prąd znamionowy In [A]
10
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
0,5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
2,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
0,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
2,5
Temperatura otoczenia [°C] od
-40
Temperatura otoczenia [°C] do
100
Rodzaj styku
Pin/sztyft
Znamionowe napięcie udarowe [kV]
4
Kąt wtyk/złącze
180° (poziomo)
Z blokadą
Tak
Stopień ochrony (IP), zamontowany
IP65
Rodzaj ryglowania
Inne
Liczba styków
4
Liczba torów stykowych
2
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
2,5
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
0,5
Materiał pokrycia styków
Srebro
Stopień zanieczyszczenia (wartość)
3
Napięcie znamionowe [V]
400
