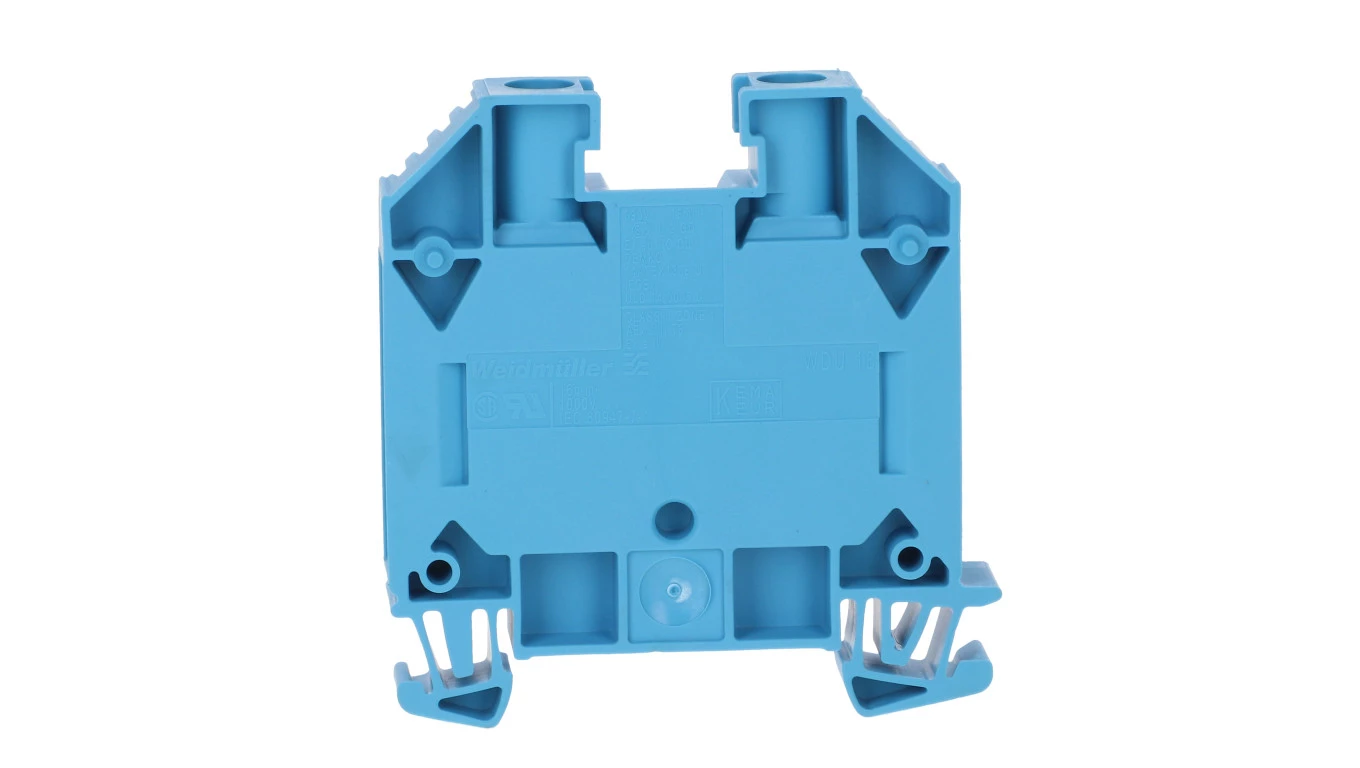

Złączka przelotowa niebieska WDU 16/ZA BL 1028980000
Dane techniczne
Kolor
Niebieski
Zakres temperatur pracy [°C] od
-60
Zakres temperatur pracy [°C] do
130
Długość [mm]
62,5
Wersja przeciwwybuchowa „EEx e”
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Prąd znamionowy In [A]
76
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Pozycja połączenia
Z góry / u góry
Wymagana płytka zamykająca
Nie
Przekrój przyłączanego przewodu jednodrutowego [mm2] od
1,5
Przekrój przyłączanego przewodu jednodrutowego [mm2] do
4
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] od
1,5
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej [mm2] do
4
Liczba poziomów
1
Szerokość / rozmiar rastra [mm]
11.9000
Wysokość przy najniższym sposobie montażu [mm]
60
Wewnętrzne piętra zmostkowane
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] od
1,5
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową [mm2] do
4
Materiał elementu izolacyjnego
Inne
Przekrój przyłączanego przewodu wielożyłowego [mm2] do
4
Przekrój przyłączanego przewodu wielożyłowego [mm2] od
4
Liczba zacisków na poziom
2
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj materiału izolacyjnego
Inne
CN
85369010
Sposób montażu
Szyna montażowa DIN 35 mm
Napięcie znamionowe [V]
690
